Походная печка своими руками... или не своими...

К находкам можно добавить пропилы в кружке , а не сверлёные отверстия.
Не понял про магнит.

Цитата сообщения от гога отправленного 7 Май, 2012 в 11:49

К находкам можно добавить пропилы в кружке , а не сверлёные отверстия.
Не понял про магнит.

Да, забыл упомянуть про пропилы. Действительно их легче и быстрее сделать, если умеешь
обращаться с болгаркой, нежели сверлить. Существенной разницы (пропилы или отверстия) по
процессу пиролиза при вентиляции - не заметил. Только успевай дрова подбрасывать :)

Про магнит:
Супермагнит - крепиться к корпусу над вентилятором. К нему (с внешней стороны) крепится
крышка от ёмкости, которая выполняет защитную функцию вентилятора и отсека
батарей - что-то типа зонтика (видно на фото). Я регулировал скорость вращения вентилятора за счёт
неплотного прикрывания вентилятора крышкой-зонтиком - таким образом становится
меньший вентиляционный поток и пламя в печке.

При опытах с супермагнитом - перемещая магнит (ближе/дальше) относительно двигателя
скорость вращения вентилятора меняется - вплоть до полной остановки - таким образом можно
регулировать всё тот же вентиляционный поток и пламя в печке. Но мне хватает просто опускать и поднимать
крышку.

Спасибо. Всё ясно

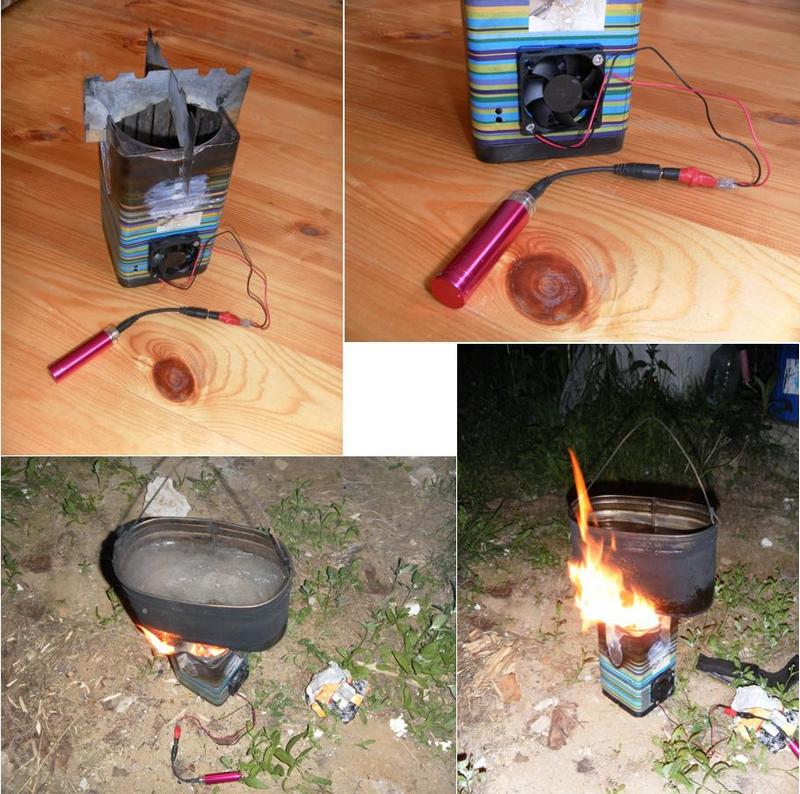

Дополнительная доработка элементов печки.
5V вентилятор удалось запитать от 1АА батарейки при помощи китайской резервной подзарядки для телефонов.
Время кипячения 2, 5л.холодной воды составило 9мин.
На свежей батарейке (1, 6В) вентилятор проработал непрерывно около 2часов. (это около 12 готовок)
На не свежей батарейке (1, 3В) проработала чуть меньше 1 часа. (это около 6 готовок). Чего-чего, а не свежих
батареек у меня в походах всегда достаточно.
Вентилятор имеет распространенный разъём питания (ширпотребовский nokia), к которому можно подключать большой спектр источников питания.
Вентилятор, батарейки и преобразователь – должны храниться в герметичном месте – это больше относится к водным походам.
Теперь вес печки в полностью снаряжённом состоянии (с питанием и проводами) 360гр.

Также возможно и альтернативное питание вентилятора:
От USB вампирчика/накопителя (потребовалось сделать небольшой переходник nokia>USB)
От Динамо источника (переходник стандартный в комплекте)
От сборки батареек (подключается через клеммную колодку или зажимами крокодильного типа)
От аккумуляторов свинцовокислотных на 6V и 12V (через преобразователь 9…24V>5V + nokia>USB)
От солнечной батареи (через преобразователь 9…24V>5V + nokia>USB)
От термогенератора (наиболее актуально зимой) – удалось немного побаловаться.

При отсутствии питания и/или поломке вентилятора печь будет продолжать пиролизировать, с естественным поддувом, но с примерной (на глаз) потерей в КПД на 40...50%. Это ещё в доработке.

И ещё про супер магнит:
Супер магнит нечаянно забылся внутри печки, после чего утратил свою супермагнитность….

Цитата сообщения от сomissar отправленного 1 Мар, 2012 в 02:19

Почитал ветку, походил по ссылкам и хочу вложить свои "пять копеек" в эту копилку печных знаний.
На мой взгляд, печка у туриста д.б. все настолько простая, чтобы ее можно было сделать и починить самому.

На картинке - моя печка из обычной жести, которая часто служит 5 лет (и зимой) и которую я ни разу не чинил !
Пояснения к схеме :

1. печка состоит из пяти деталей (четыре стенки и поддувало)
2. размеры (ширина, высота) подбираются под то, что туда будет ставиться (у меня советский солдатский котелок)
3. желтые линии - куски рояльной петли для соединения стенок печки, а крайние соединяются обычной вело-спицей
4. верхняя большая дырка в левой стенке (N1) - для "поставки" любых горючих материалов
5. нижняя большая дырка в левой стенке (N1) - для "поставки" воздуха к поддувалу (деталь N5)
6. маленькие круглые отверстия в стенках N1 и N4 - для ставки туда вело-спиц (в качестве подставки !)
7. маленькие щели в стенке N1 - для вставки туда при сборке выступов поддувала (N5)

Все это весит меньше килограмма, складывается в виде "книжечки" формата А5, укладывается в небольшую сумочку, работает на любом горючем (даже угле), можно за 5мин довести до кипения 1л. воды... Так что-же еще надо ? Была апробирована даже на берегу Балтийского моря в Польше и никаких претензий не было... Можно использовать и как мини-шашлычницу.

У меня точно такая. Сделана из оцинкованной жести. Пользуюсь три года. Очень доволен. Доработки:

1. Колосники сделаны из двойной жести (одинарная прогибалась от нагрева)
2. Отверстия для спиц сделаны в трех уровнях (для разной посуды, например кружка греется в палатке на сухом спирте)
   3.На загрузочном отверстии и поддувале сделаны дверцы (регулировка доступа воздуха)
3. Печка ставится на поддон из той же жести (с трех сторон сделан буртик 5мм, печка стоит устойчивее, трава не выгорает)
4. Принудительный наддув (в случае необходимости), осуществляется с помощью личного компрессора имеющегося у каждого туриста (ртом)

Kelly Kettle

http://www.kellykettle.com/

Печка с ёмкостью для кипячения. Вниз загружаются палочки, шишки, щепки. В ёмкости посередине проходит труба.

Можно также варить сверху над трубой в дополнительной кастрюльке, или вообще снять ёмкость, поставить на печку решетку, и варить или жарить над ней. Снег, видимо, будет загружать неудобно.

Цена от $60 там.

Цитата сообщения от kciroohs отправленного 19 Ноя, 2012 в 18:26

Kelly Kettle

http://www.kellykettle.com/

Печка с ёмкостью для кипячения. Вниз загружаются палочки, шишки, щепки. В ёмкости посередине проходит труба.

Можно также варить сверху над трубой в дополнительной кастрюльке, или вообще снять ёмкость, поставить на печку решетку, и варить или жарить над ней. Снег, видимо, будет загружать неудобно.

Цена от $60 там.

самовар! :)

Добрый день. Здесь Саловаров.

С интересом наблюдаю ваши изделия.

)

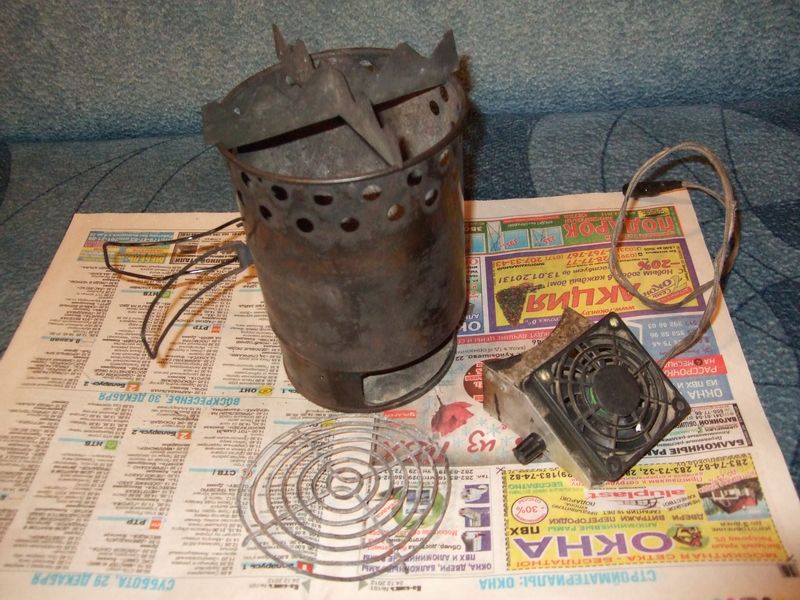

Конструкция моей печурки. Кружка 0, 8-1литр, дно вырезано и наращено поддоном из консервной банки. Решетка от вентилятора, колосник из нержавейки 1мм. вентилятор 12В с регулятором. Питается от моего штатного литиевого аккума из трех 18650 литиев (заряжается от динамо или солнечной, питает велофару, зарядки электроники и пр).
Это состояние печки после трех путешествий общей длительностью без малого 3 месяца. Кормились 1-2 человека утром и вечером. Самое пагубное для печи это дождь, ну и еще не стоит из нее делать пусковую установку для газовых баллонов (хи-хи //-( )

Цитата сообщения от саловаров отправленного 26 Янв, 2013 в 18:46

Добрый день. Здесь Саловаров.

С интересом наблюдаю ваши изделия.

)

Ой. Здрасьте.
От, мы бы с интересом выслушали комментарии по поводу этих самых изделий. Мне кажется, что прямоугольная форма внешней ёмкости и пропилы во внутренней (вместо сверления) более технологичны при изготовлении печки "на коленке".

Цитата сообщения от саловаров отправленного 31 Янв, 2013 в 18:39

Эта печь изготовлена...
Печь великолепно работает ...

Где, как и за скока купить можно?

Ой. Здрасьте.
От, мы бы с интересом выслушали комментарии по поводу этих самых изделий. Мне кажется, что прямоугольная форма внешней ёмкости и пропилы во внутренней (вместо сверления) более технологичны при изготовлении печки "на коленке".

Комментарий будет следующий. :)

Запрещается:
3.2.8. Править и удалять свои собственные сообщения, в результате чего существенно искажается первоначальный смысл сообщения или дискуссии.
Часть сообщений повосстанавливал из цитат, остальные, замененные Саловаровым на смайлики, поудалял.
Несогласие с одним из собеседников по техническому вопросу не является поводом устраивать из форума мусорку.
Shoorick

Цитата сообщения от саловаров отправленного 26 Янв, 2013 в 18:46

Добрый день. Здесь Саловаров.
С интересом наблюдаю ваши изделия. :)

Добрый.... аналогично, видел ваши модели - впечатляют инженерностью мысли. Действительно - делаем из того, что есть. В частности та жестяная прямоугольная емкость (выше в ветке) уже не похожа на себя. Сейчас лёжа в закромах она больше похожа на обгоревший ржавый предмет - не знаю на сколько его ещё хватит, поэтому замечание правильное:

Делайте сразу из жаропрочных материалов....
Все печи из банок рано или поздно (а чаще внезапно, вдруг) в походе прогорают....

А в магазинах РБ точно такая прямоугольная емкость стоит 8$ - на сезон/два хватит, кому надо больше, тот задумается....

Его можно топить влажным древ.

Вот тут небольшое уточнение - раз, в сырую погоду на Белом Море печь ну ни как не хотела разгораться на сырых дровах. То есть (говорю про свою печку)для того, чтобы печь начала работать на влажных дровах ей нужен запас сухих дров (чего не было - того не было), чтобы создать условия быстрого выпаривания жидкости из сырых дровишек, но возможно что-то делал не так -что? Хотя костёр разгорелся без особых трудностей....

В планах есть модель с элементом пельтье. Но батарейный вариант, на мой взгляд легче, проще и надёжней.

Будет интересно - если что получится с Пельтье - наверно актуальнее зимой, а так да, 5 вольтовый вентилятор много от чего запитать можно....

ИМХО Печку - люблю/уважаю/пользую, но есть один (на мой взгляд) недостаток - нужно постоянно быть у печки, бо сгорает всё моментом - при 800...900грС, не знаю как у вас, а в мою печку надо подбрасывать топливо хотя бы раз/два в минуту из тех 15...20мин отведенных на готовку, хотя можно было бы это время потратить на что-нибудь другое....

В помощь печкама(э)нам :)
Удалось разжиться более-мене качественными заготовками из нержавейки для новой турбопечки.
Внешняя емкость продается в Цуме по 65 000 б.р. – называется приспособление для просейки муки
производство Китай - нержавейка. В отделе, где торгуют посудой и кастрюлями.

Внутренняя емкость продается в виде кружки из нержавейки на 500мл – цена 25 000 б.р. в Бигсе. (есть выбор до 1л)
Фото прилагаю.

Планирую попробовать сделать внизу внутренней ёмкости прорези а с верху отверстия в 2 ряда.
+ крышечку для вентилятора - для регулировки огня в печи (схемку прилагаю).

Мне кажется, что тут правильная конструкция вентиляторчика и регулировки подачи воздуха - http://62.122.174.3/u/6124/u/64744_l.jpg

Цитата сообщения от гога отправленного 28 Фев, 2013 в 14:06

Мне кажется, что тут правильная конструкция вентиляторчика и регулировки подачи воздуха - http://62.122.174.3/attach/DSCF4180_2.jpg

На фото - хорошее и простое решение - к стати, всё хотел спросить:

• без вентилятора - как себя ведёт?
• резистор переменный на сколько Ом/кОм или там не резистор в качестве регулятора?
• устойчивость - случаи падений были?

С размещением вентилятора и конструктивом - я ещё не полностью определился.
